TPW系列电液伺服空气弹簧疲劳试验机

作者 Kaikai 浏览 发布时间 22/02/25
TPW系列电液伺服空气弹簧疲劳试验机
一、概述
1.  特点和用途
1) TPW系列电液伺服空气弹簧试验机,是我公司借鉴国际著名电液伺服动态试验机公司的开发制造经验,采用成熟的动态电液伺服试验技术,利用单元化、标准化、模块化设计手段,结合弹簧试验机多年的行业经验,大大提高了系统的稳定性和可靠性博采众长而研制的专门用于弹簧疲劳的系列产品。
2) 机主要用于空气弹簧、气囊的疲劳试验,配备相应的试验辅具后亦可用于其他类似零部件的疲劳试验。广泛用于科研、高校、汽车、航空航天、船舰、军工等领域。
2系统组成

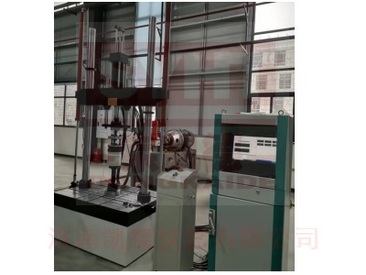

TPW-100电液伺服空气弹簧疲劳试验机主要由主机(上置伺服直线作动器NCA100kN)、恒压伺服泵BST600-110、液压伺服控制器及相关试验软件、液压管路系统及其他必要的附件等组成。其他规格:10kN、20kN、50kN、100kN、200kN、300kN等可选。
二、主要技术参数
1. 最大静态试验力:±100kN,示值精度20%FS起各点±1%;
2. 最大动态试验力:±100kN,幅值波动度不大于±2%FS;
3. 作动器最大振幅:±50mm,示值精度20%FS起±0.5%FS;
4. 频率范围:0.1—15Hz;其中满足幅频特性



振幅(mm)
±3
±6
±12.5
±25
频率(Hz)
10
8
4
2



 5. 主要试验波形:正弦波、方波、三角波、斜波等;
6. 控制方式:变形量、试验力两个回路;
7. 具有过载、断裂保护、试验结束自动停机等功能;
8. 泵站:流量110L/min,21Mpa,电机功率45kW,380V,50Hz; 其他规格:70L/min、90L/min、140L/min、180L/min、220L/min、280L/min等可选。
9. 计数器容量:108
