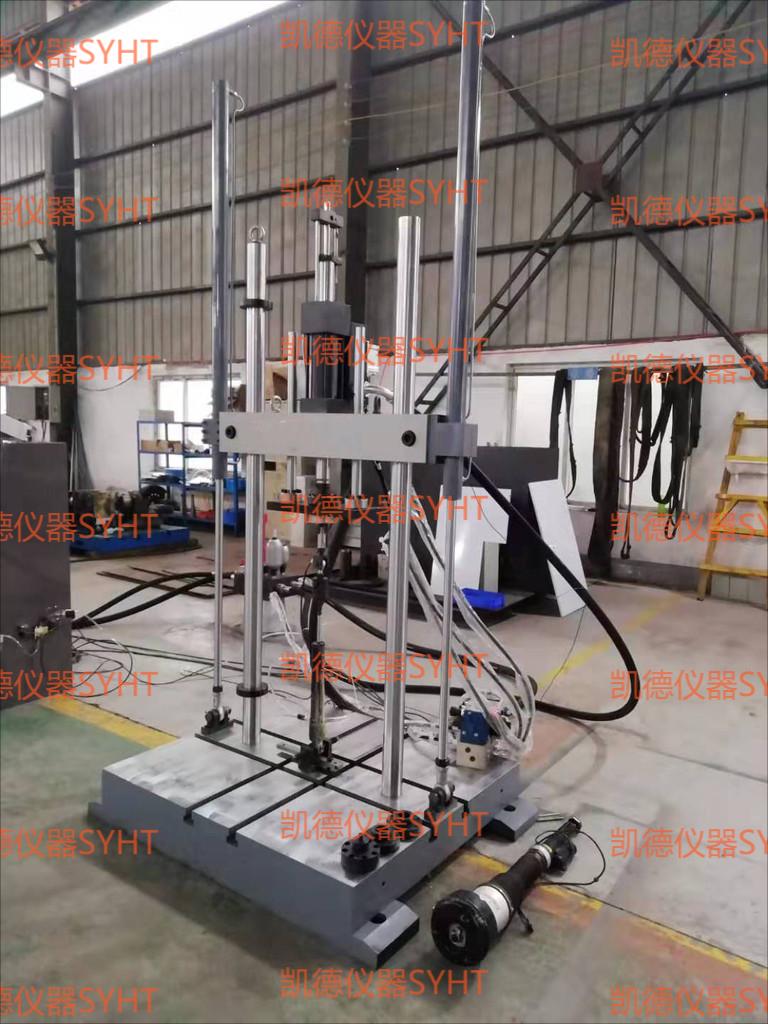

PWS-50电液伺服减振器综合试验机
作者 Kaikai
浏览
发布时间 22/07/16
PWS-50电液伺服减振器综合试验机 一、概述：
1. PWS-50电液伺服减振器综合试验机采用电液伺服控制技术，适用于对各种阻尼器、筒式减振器及组合减震件进行动静态性能试验，包括示功特性、速度特性、摩擦力特性、疲劳试验等。
2. 试验方法满足以下标准规定的相关要求。
1) GB/T 23919-2009三轮汽车和低速货车 减振器
2) JB/T 13513-2018低速汽车用筒式减振器台架试验方法
3) QC/T 491-2018汽车减振器性能要求及台架试验方法
4) QC/T 62-2021摩托车和轻便摩托车减震器

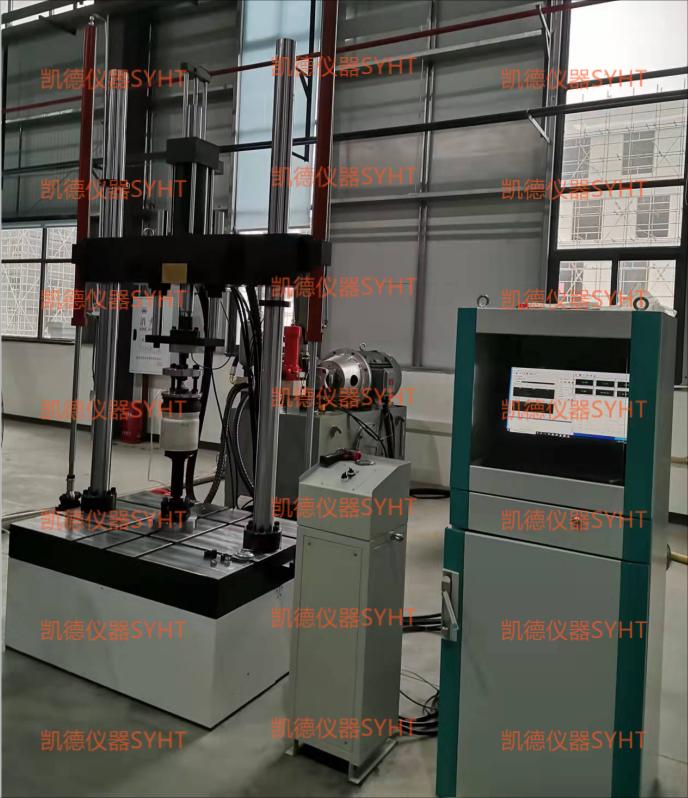

3. 系统构成：PWS-50型电液伺服减振器综合试验机主要由主机（上置伺服直线作动器）、恒压伺服泵站、全数字液压伺服控制器、减振器相关试验软件、疲劳试验冷却装置、必要的试验附具及附件等组成。增加环境试验箱后，也也可以用于高低温环境下减振器的各种试验。
二、电液伺服减振器试验机主要技术参数：
1. 最大静态试验力：±50kN，试验力测量范围2%～100%，试验力示值准确度±0.5%。
2. 最大动态试验力：±35kN，试验力测量范围2%～100%，动态波动度≤±1%FS.。
3. 侧向力：0-2000N
4. 作动器活塞最大行程：±100mm（可定制），示值精度20%FS起±0.5%FS。
5. 频率范围：0.01—20HZ。
6. 主机框架形式：两立柱，立柱间距：530mm：试验空间750mm
7. 最大线速度：1.5m/s；
8. 波形：示功、线速度、正弦波、半正弦波、矩形波、方波、三角波、梯形波、静态加载斜波等；
9. 控制器：全数字液压伺服控制器；
10. 控制方式：力、位移闭环控制；
11. 试验空间调整方式：液压升降、锁紧横梁；
12. 最大试验空间（作动器下端面至工作台面下端面）：300-1500mm；
13. 数据处理方式：计算机屏幕显示试验参数，自动描绘试验曲线，数据处理方法满足国家相关减振器标准规定的相关试验要求；
|
