CST-50美标冲击试样缺口投影仪

作者 Kaikai 浏览 发布时间 22/09/13

一、产品说明:

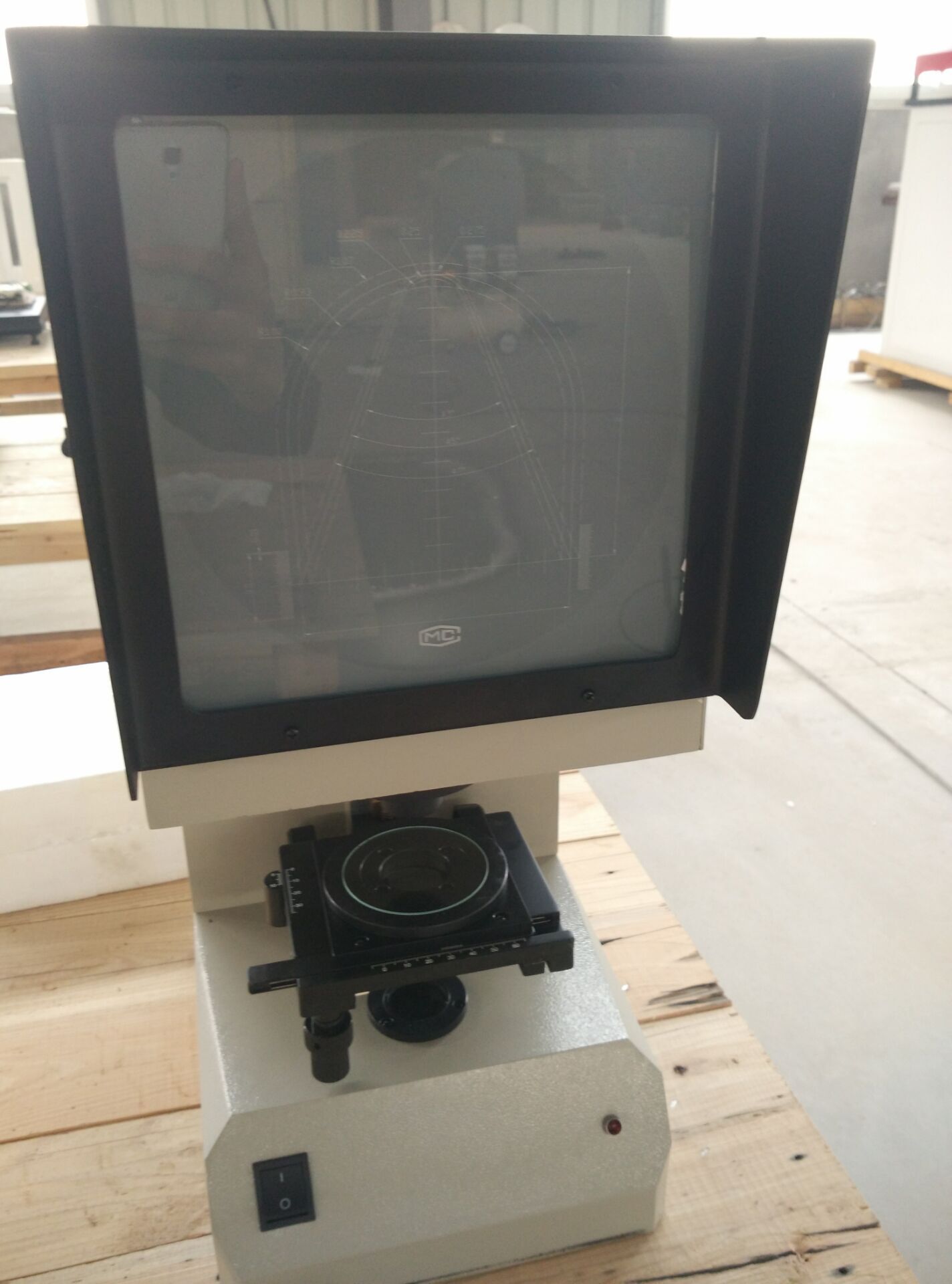

  CTS-50型冲击试样缺口投影仪我公司根据广大用户的实际需要和GB/T299-2020《金属材料 夏比摆锤冲击试验方法GB/T19748-2019金属材料 夏比V型缺口摆锤冲击试验 仪器化试验方法中对冲击试样缺口的要求而开发的一种专用于检验夏比V型和U性型缺口加工质量的光学仪器,该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上,与投影屏上的冲击试样V型和U型缺口标准样板图对比,以确定被检测的试样缺口是否合格。其优点是操作简便,对比直观。是理化试验室的必备专用设备
二、技术参数:
1.投影屏内圆直径:  180mm

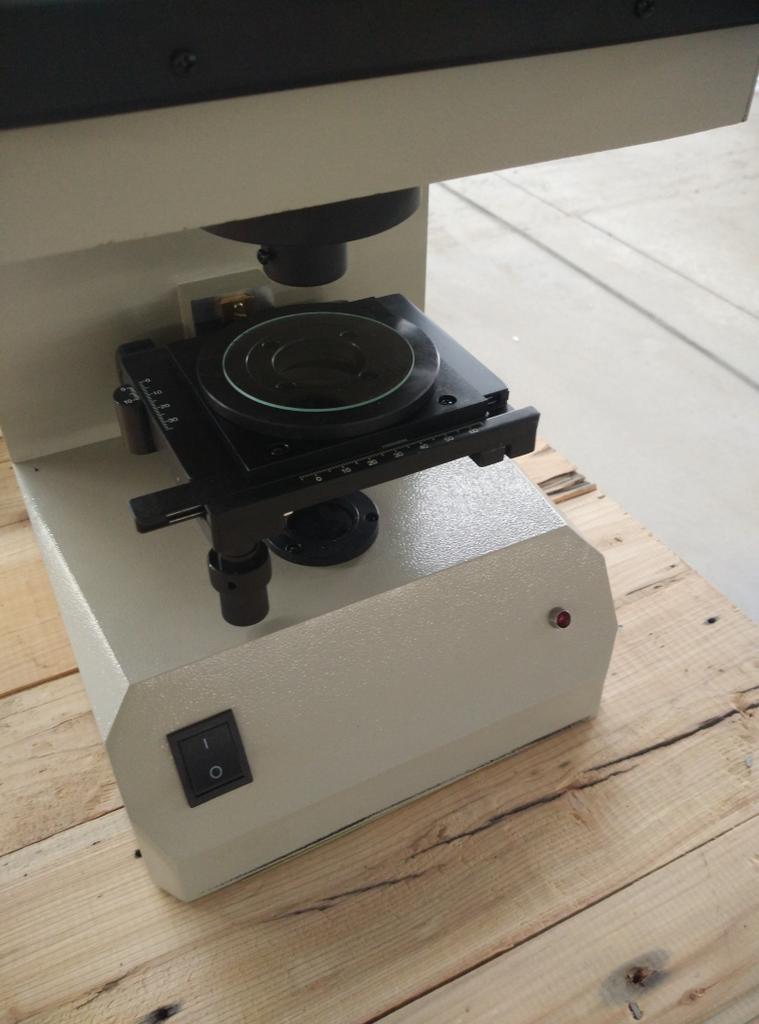

2.工作台尺寸:
方工作台尺寸:  110×125mm
圆工作台直径:  90mm
工作台玻璃直径: 70mm
3.工作台行程:
纵向:     ±10mm
横向:     ±10mm
升降:     ±12mm(无刻度)
4.工作台转动范围:0-360°(无刻度)
5.仪器放大倍率:  50X
物镜放大倍率:   2.5X
投影物镜放大倍率:20X
6.光源(卤钨灯):12V100W
7.电源:  220V50Hz
8.外形尺寸:515×224×603mm(长×宽×高)
9.重量:约18Kg
三、主要配置:
1.投影仪主机1
2.底座调整钮4
3.电源线1
4.卤钨灯2
5.平板玻璃1
